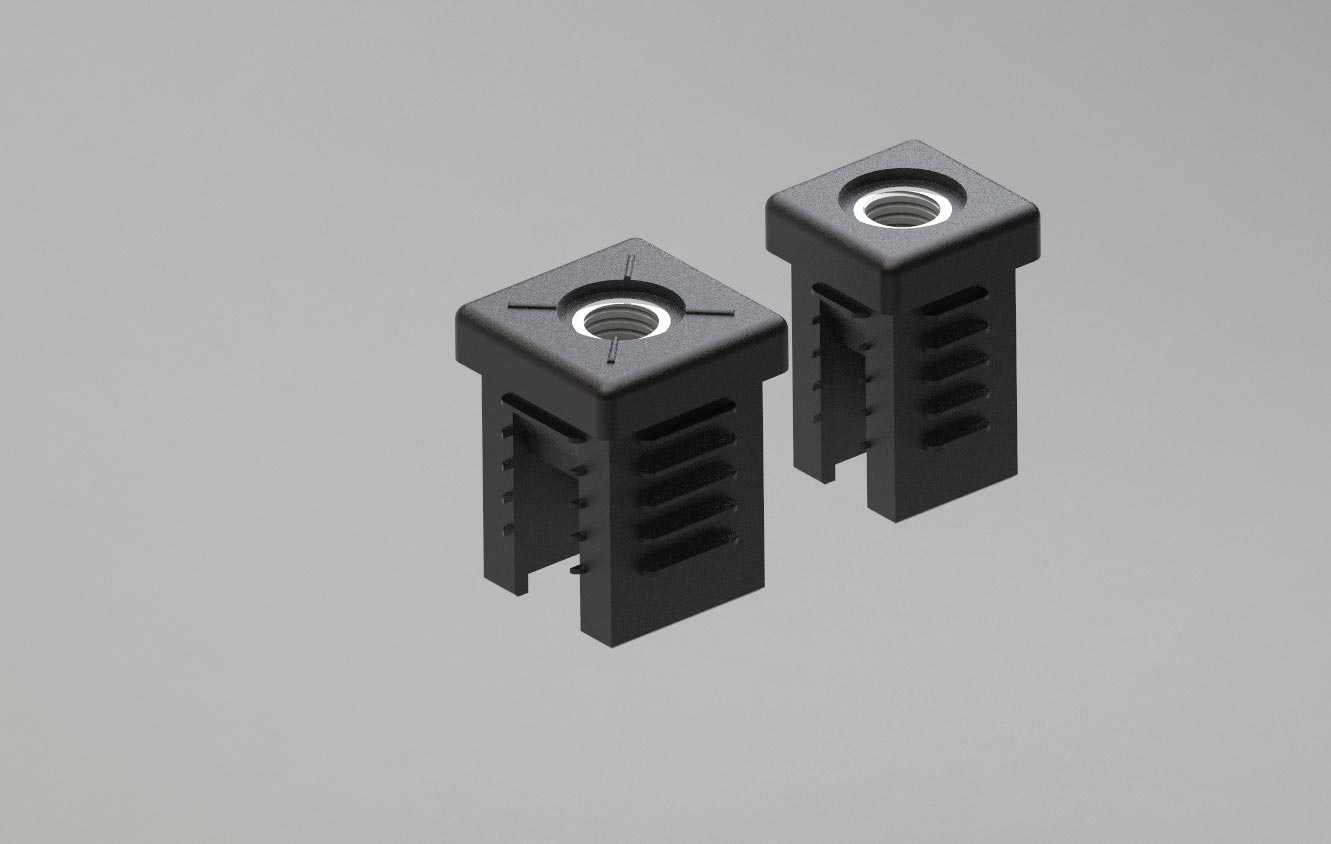

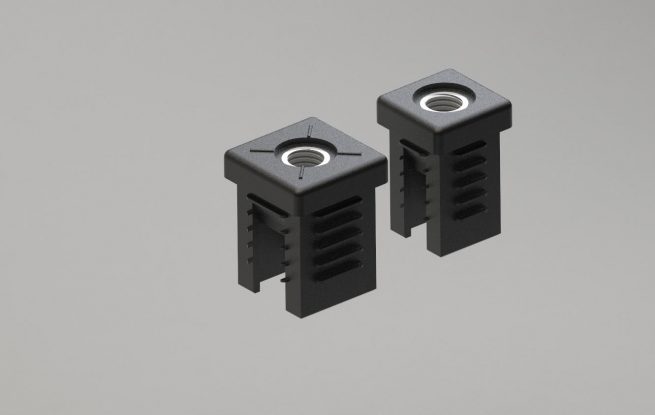

Wkładka z gwintem M10 kwadratowa
Wkładka do profili kwadratowych wyposażona w gwint M10.
Wkładka do profili kwadratowych z gwintem M10
Wkładka do profili kwadratowych z gwintem wewnętrznym M10.
Możliwe rozmiary
- 25 mm x 25 mm
- 30 mm x 30 mm
Dopasowana do stopek z gwintem M10
Pasuje do stopek regulacyjnych z gwintem M10. Składa się z mocnego korpusu z plastiku o przekroju 25mm x 25mm, bądź 30mm x 30mm.
Przeznaczenie wkładki do profili

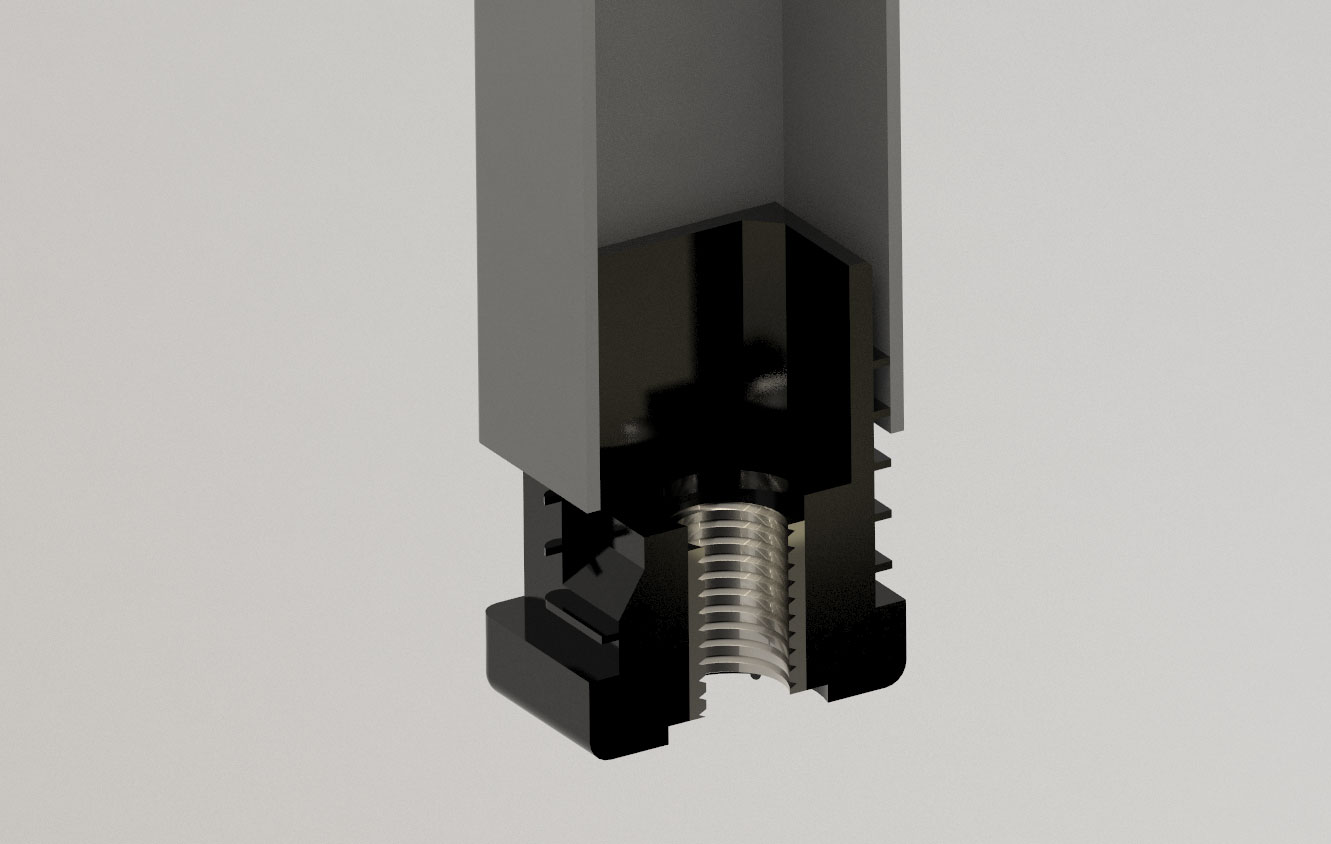

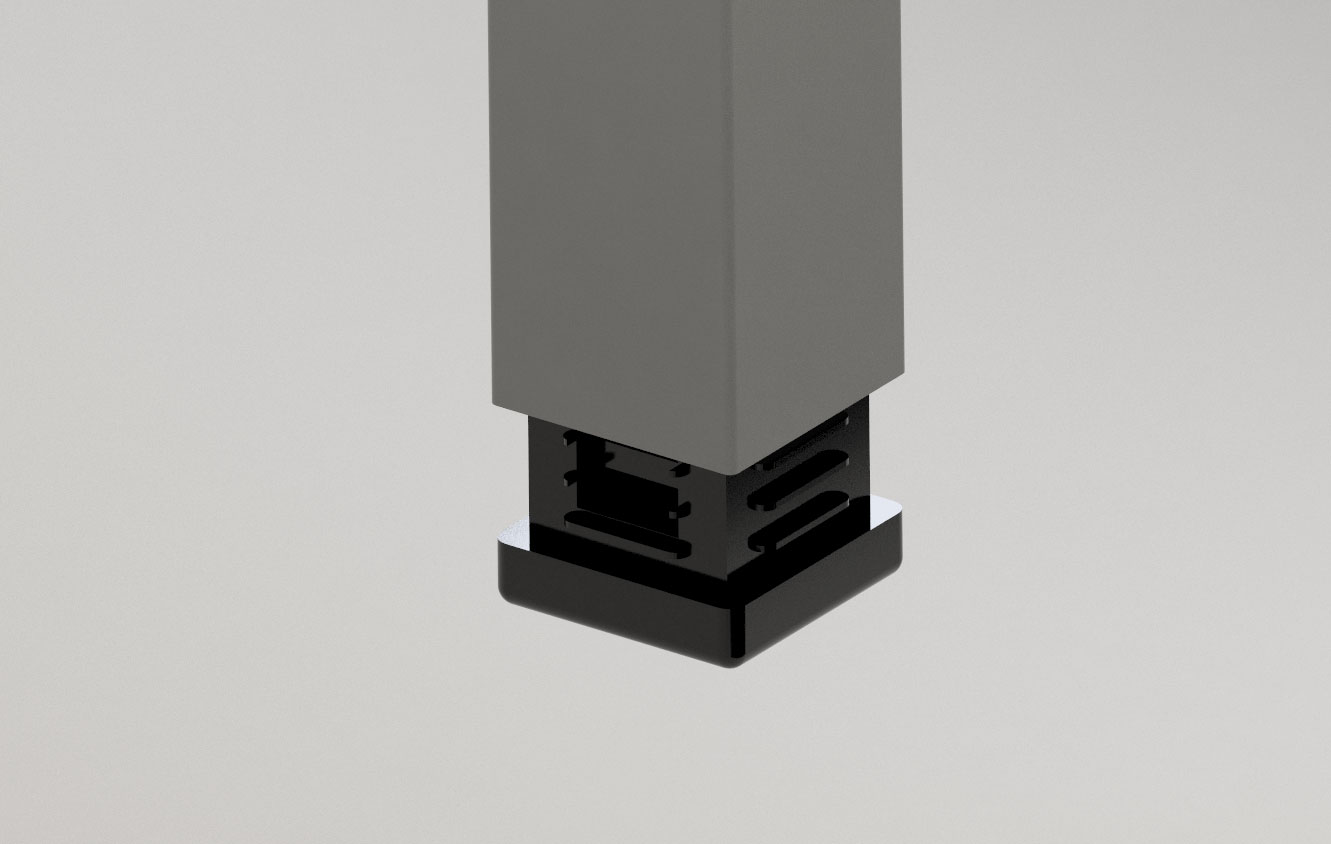

Wkładka jest przeznaczona do zastosowania w meblach, regałach czy maszynach, w których istnieją profile prostokątne, w których można umieścić wkładkę. Następnie do wkładki wkręca się stopkę regulacyjną (z gwintem M10). Możliwe jest więc zastosowanie stopek regulacyjnych w miejscach gdzie nie przewidziano osobnego gniazda na stopkę.
Wkładka przeznaczona do profili kwadratowych o zewnętrznych wymiarach 25×25 mm lub 30×30 mm.
| Wymiar: | wersja 25×25 | wersja 30×30 | |
|---|---|---|---|
| A: | 25 mm | 30 mm | |
| B: | 19.5 mm | 25 mm | |
| C: | 31 mm | 31 mm | |
| D: | 22.5 mm | 28.5 mm | |
| E: | 39 mm | 39 mm |

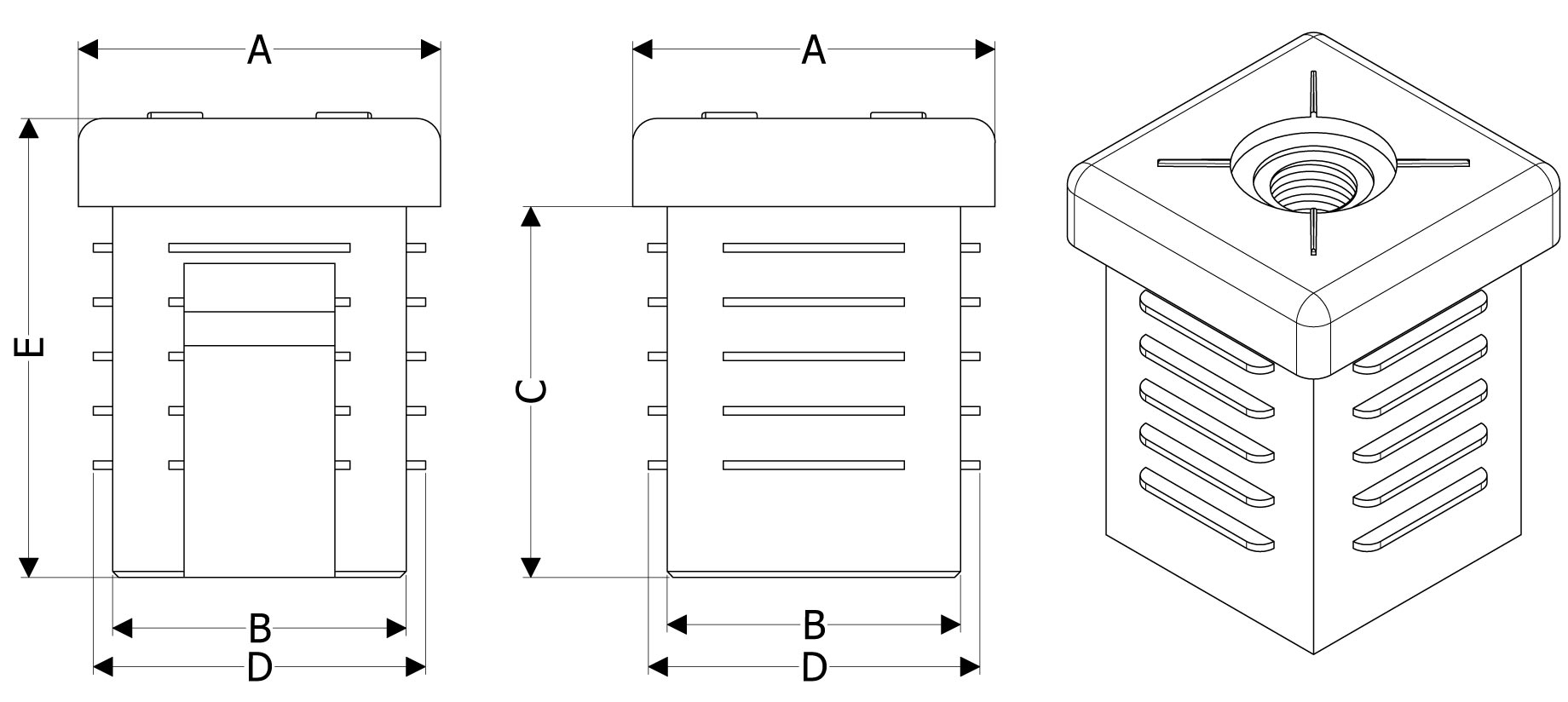

Wymiary wkładki z gwintem M10
Wszystkie wymiary występują z tolerancjami produkcyjnymi.
