Wkładka z gwintem M10 prostokątna
Wkładka do profili prostokątnych wyposażona w gwint M10.

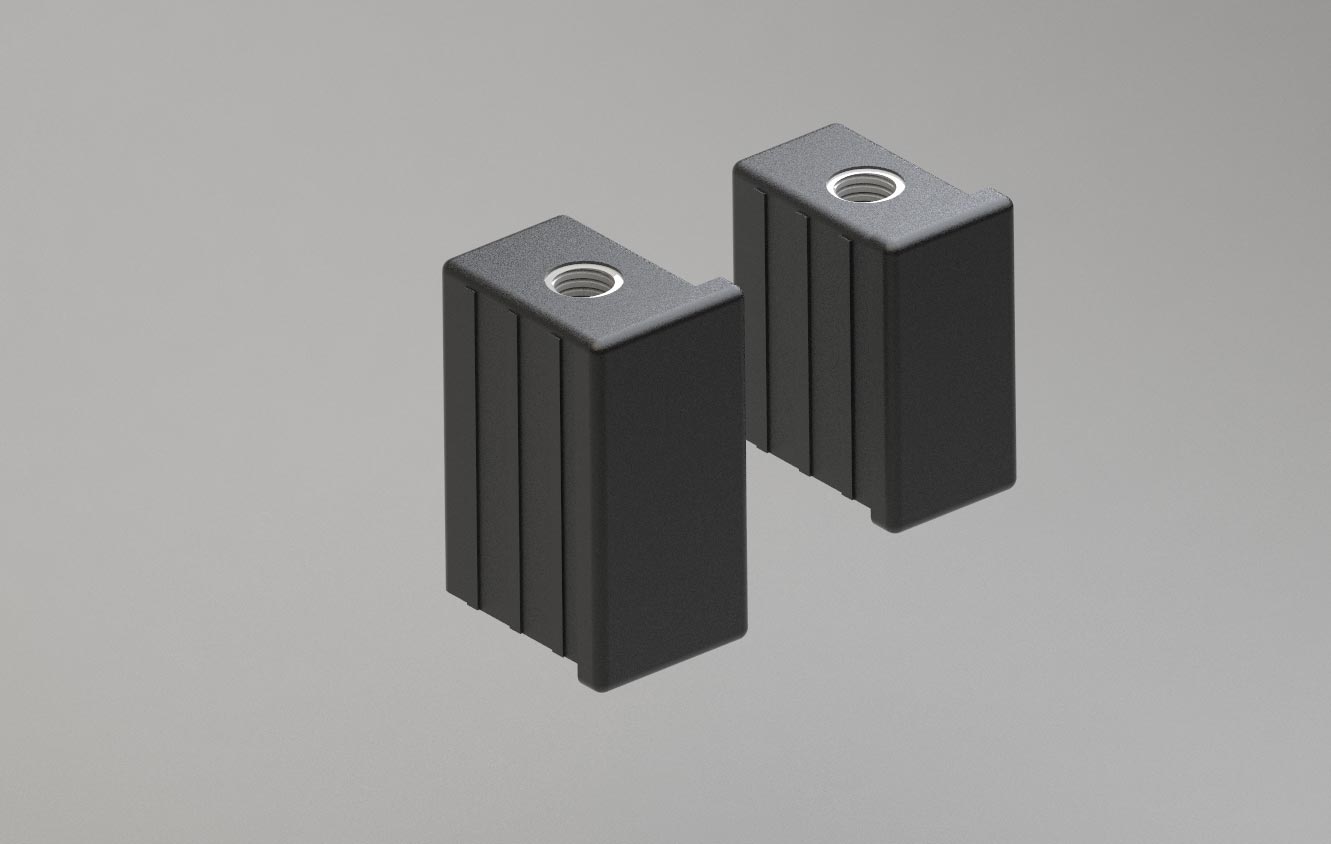

Wkładka do profili prostokątnych z gwintem M10
Wkładka do profili prostokątnych z gwintem wewnętrznym M10.
Możliwe rozmiary
- 25 mm x 50 mm
- 30 mm x 60 mm
Dopasowana do stopek z gwintem M10
Pasuje do stopek regulacyjnych z gwintem M10. Składa się z mocnego korpusu z plastiku o przekroju 25mm x 50mm, bądź 30mm x 60mm.
Przeznaczenie wkładki do profili

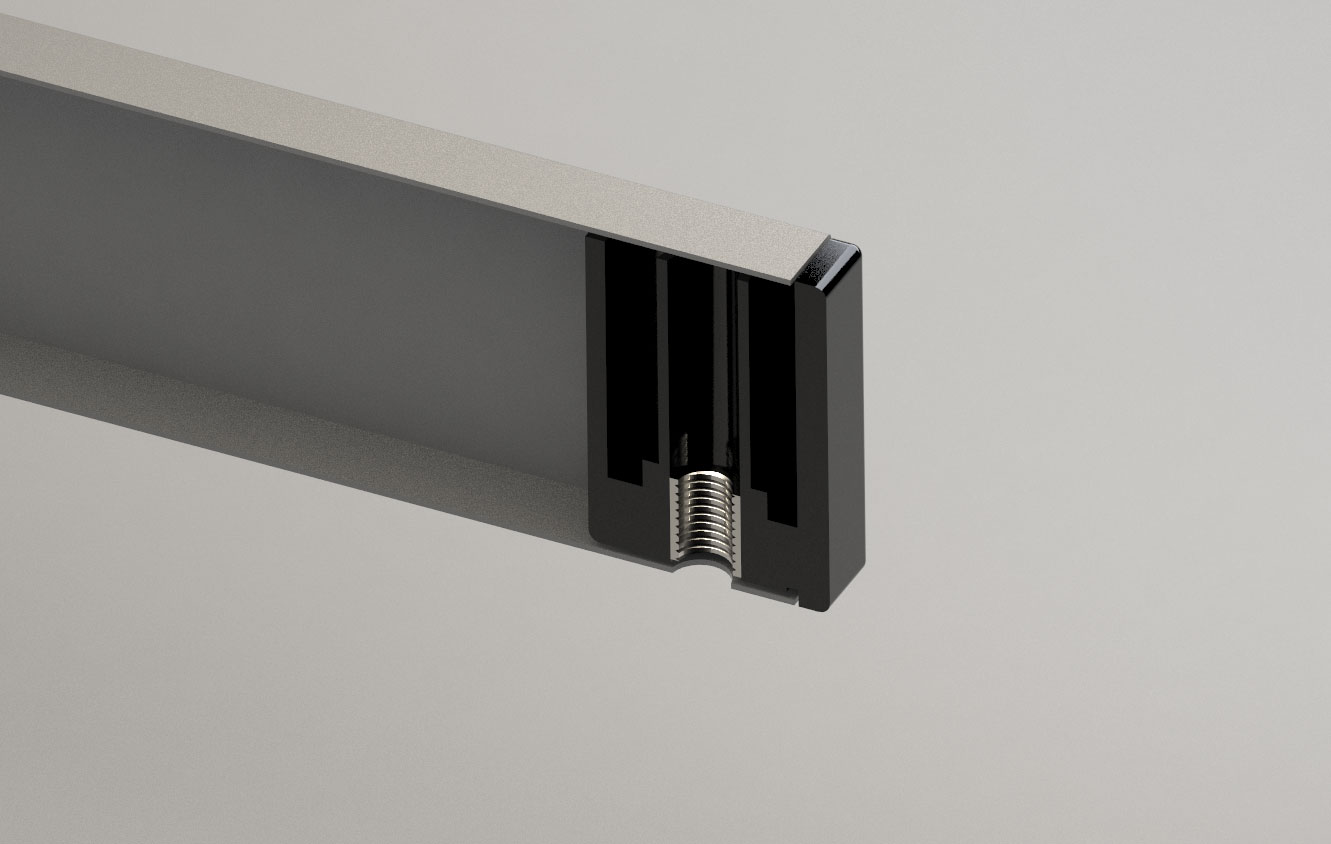

Wkładka jest przeznaczona do zastosowania w meblach, regałach czy maszynach, w których istnieją profile prostokątne, w których można umieścić wkładkę. Następnie do wkładki wkręca się stopkę regulacyjną (z gwintem M10). Możliwe jest więc zastosowanie stopek regulacyjnych w miejscach gdzie nie przewidziano osobnego gniazda na stopkę.

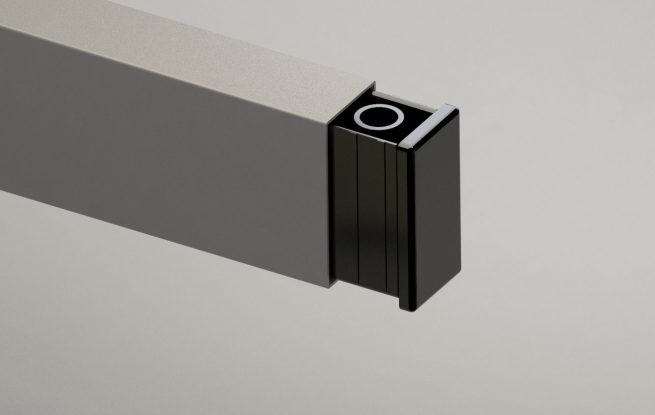

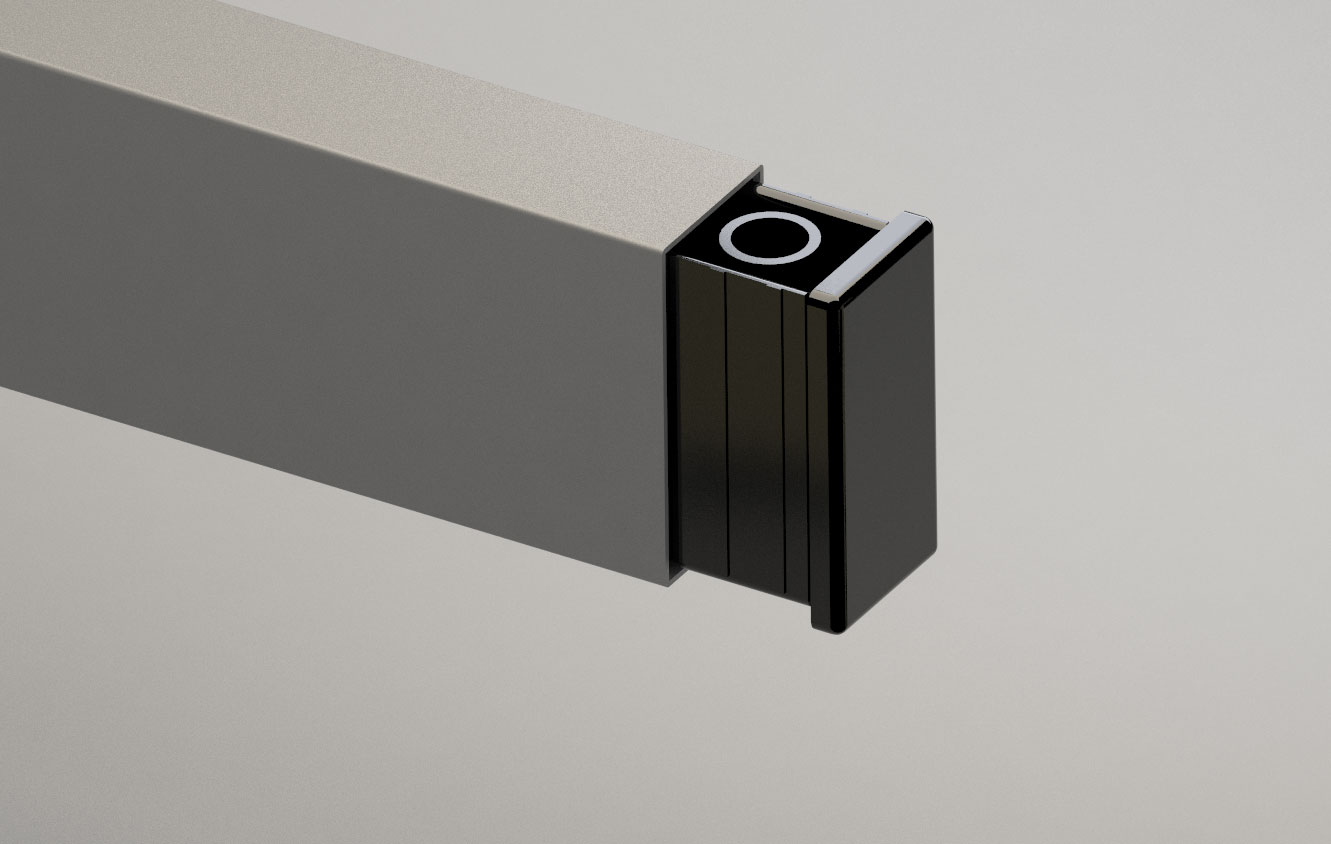

Wkładka montowana do profilu prostokątnego o zewnętrznych wymiarach 25×50 mm lub 30×60 mm

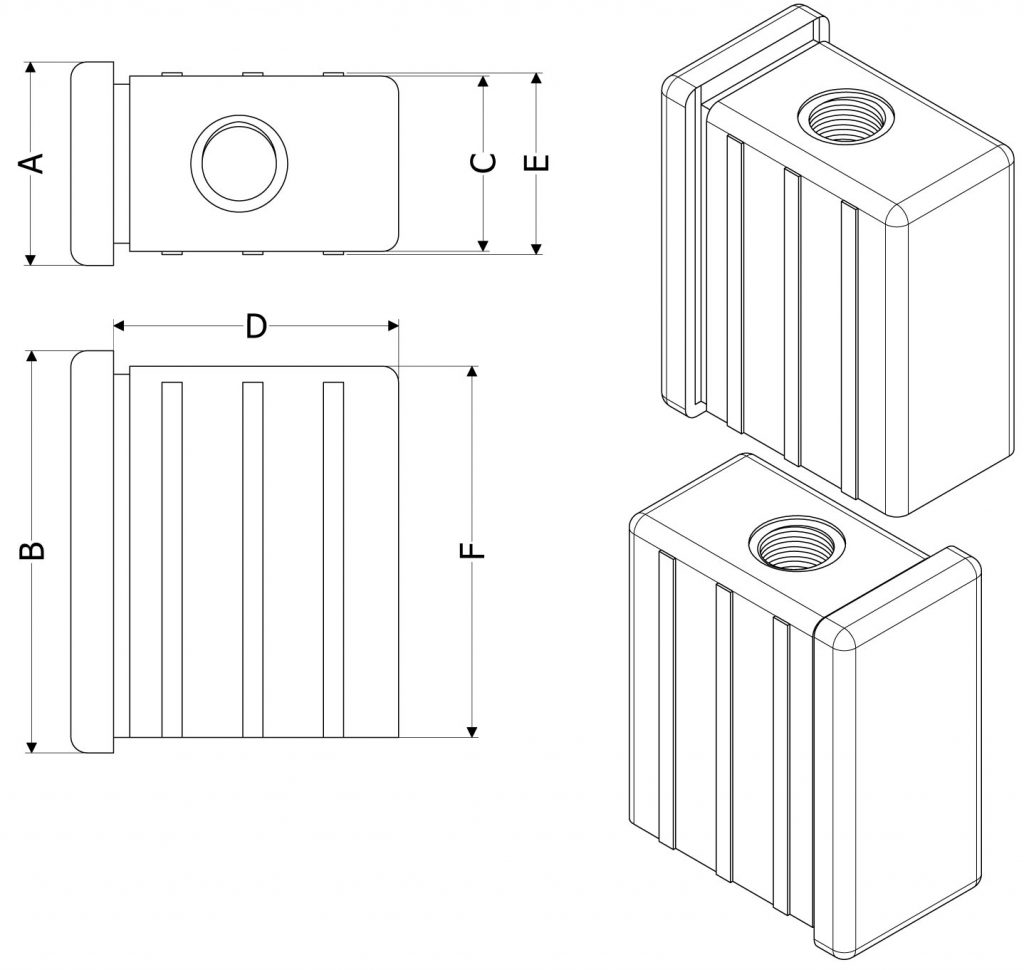

| Wymiar: | wersja 25×50 | wersja 30×60 | |
|---|---|---|---|
| A: | 25 mm | 30 mm | |
| B: | 50 mm | 60 mm | |
| C: | 21 mm | 25 mm | |
| D: | 35 mm | 35 mm | |
| E: | 21.5 mm | 26.5 mm | |
| F: | 45 mm | 56 mm |

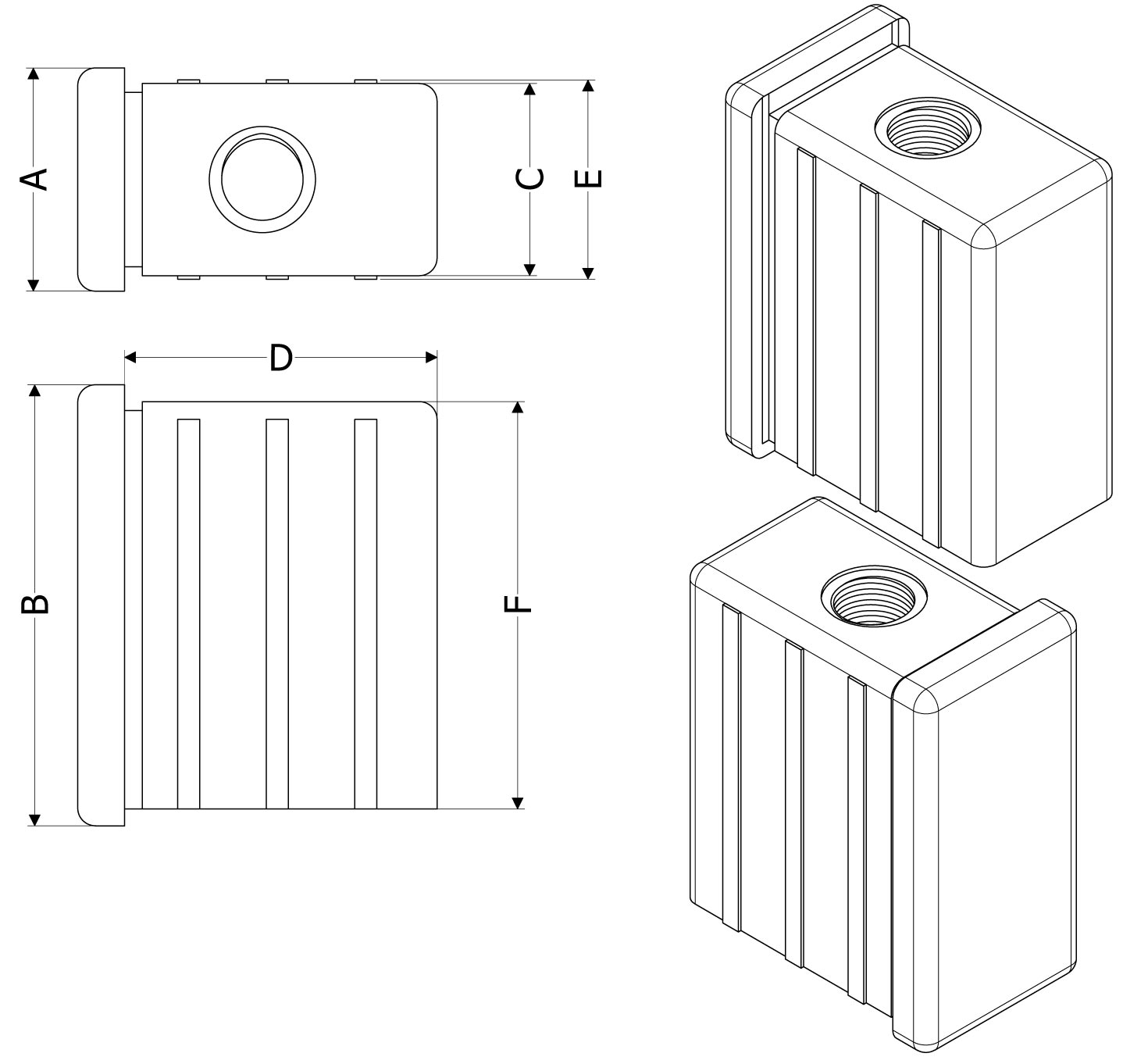

Wymiary wkładka prostokątna
Wszystkie wymiary występują z tolerancjami produkcyjnymi.
